¿Qué te dice tu inserto? Aprendé a leer el código de torneado

Guardá este machete técnico para elegir siempre el código adecuado en tu taller.

🛠️ Información de valor para torneros y técnicos resolutivos

En el día a día del mecanizado, el cajón de herramientas es tu verdadero respaldo. Sabés perfectamente que no podés perder tiempo con herramientas que fallan a mitad de una tanda de producción. Entender el código ISO de tus insertos te da autonomía técnica, te permite optimizar los costos de producción y exigir a la máquina su rendimiento óptimo sin adivinar parámetros.

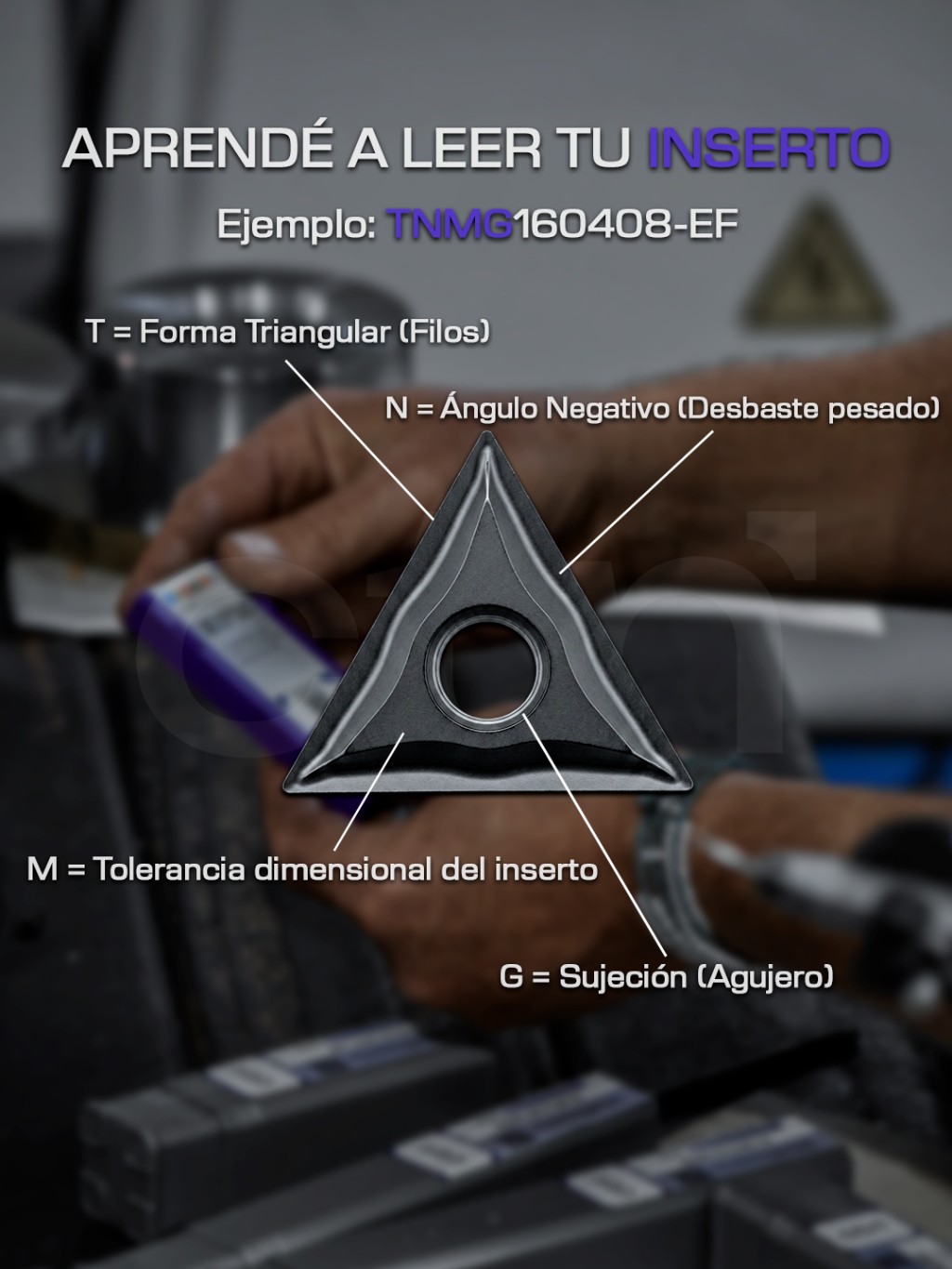

Bloque 2: Descifrando las siglas base (Ejemplo: TNMG)

Las primeras cuatro letras definen la estructura física y geométrica del metal duro.

✅ Lo que define la geometría estructural de tu inserto:

📐 T = Forma Triangular: Indica un ángulo de punta de 60°. En la práctica de taller, esto se traduce directamente en 6 filos útiles utilizables (3 por cara), disminuyendo drásticamente el costo operativo por filo.
💪 N = Ángulo Negativo: Ángulo de incidencia de 0°. Al no tener desprendimiento en los flancos, el inserto cuenta con un espesor macizo ideal para desbaste pesado y soportar cortes interrumpidos.
🎯 M = Tolerancia Dimensional: Define los rangos de precisión de fabricación en altura y espesor. Es la tolerancia tipo estándar para torneado general, equilibrando precisión técnica y costo justo.
🔩 G = Sujeción (Agujero): Confirma que cuenta con un agujero central cilíndrico y rompevirutas en ambas caras, garantizando un anclaje ultra firme en el portaherramientas sin micro-movimientos.

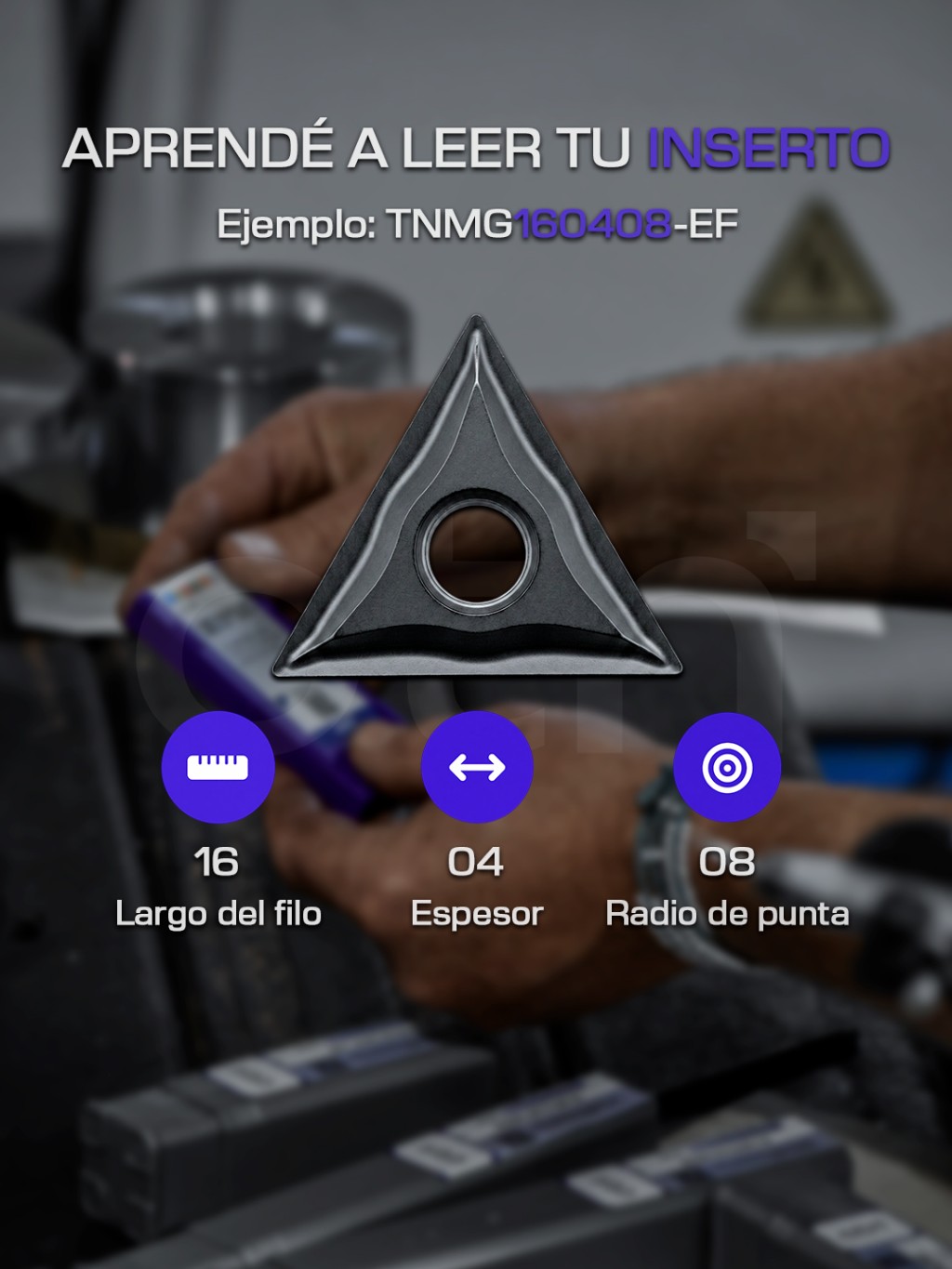

Bloque 3: Dimensiones métricas esenciales (16 - 04 - 08)

Los números de la caja determinan el tamaño real y la capacidad de corte de la pastilla.

📏 Datos técnicos precisos para el mecanizado

Los números de la norma se leen siempre de a pares de dígitos y representan valores en milímetros que condicionan la preparación del torno:

• 16 (Largo del filo): Indica la longitud de la arista de corte (16 mm nominales), marcando el límite de la profundidad de pasada máxima sin perder estabilidad.
• 04 (Espesor): Grosor físico del inserto (4,76 mm reales), clave para la absorción de los impactos mecánicos y la correcta disipación térmica.
• 08 (Radio de punta): Vértice de 0,8 mm. Sostiene avances por revolución más agresivos y define de manera directa la rugosidad o acabado superficial de la pieza mecanizada.

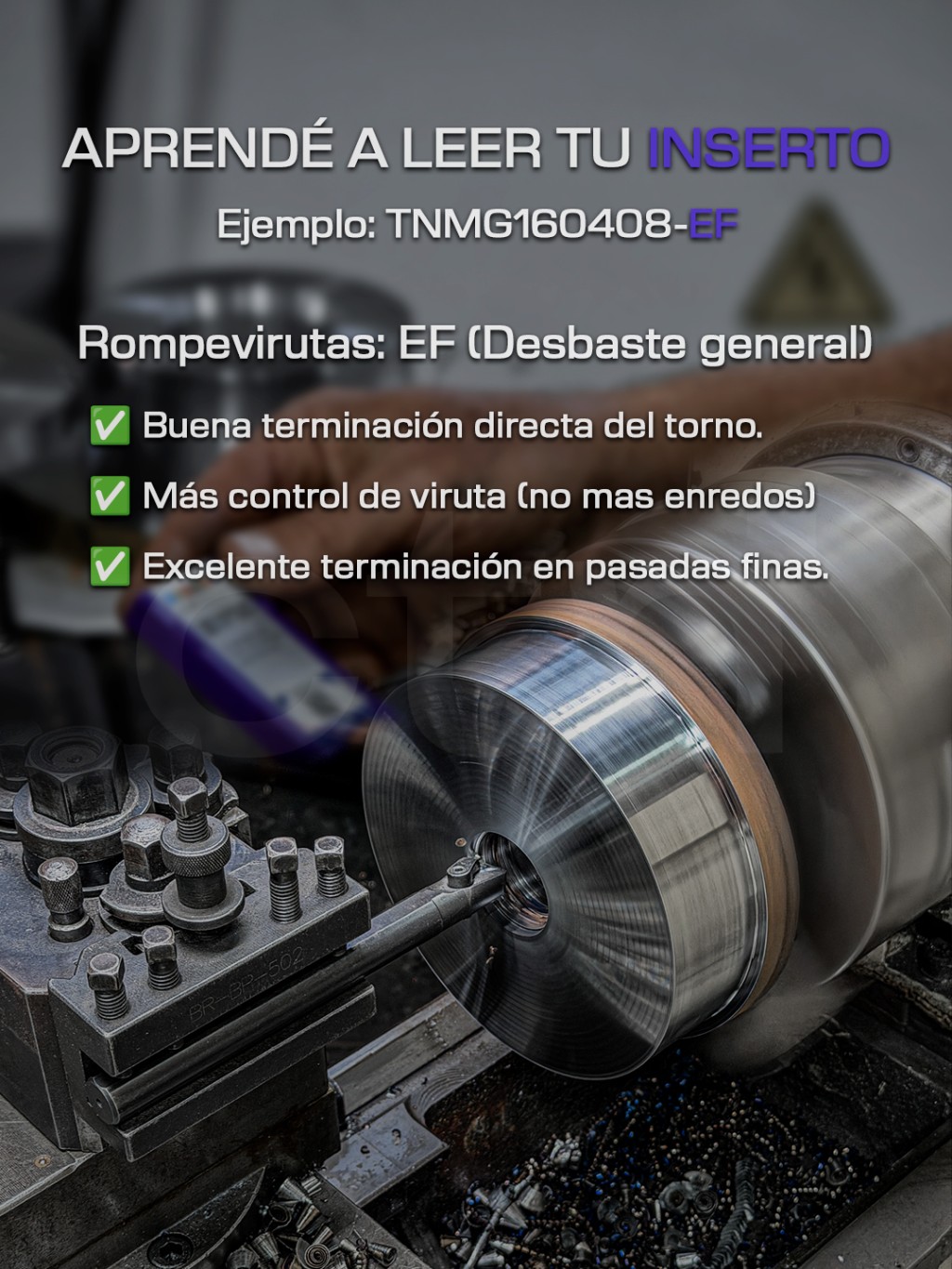

Bloque 4: El alma del inserto: Rompevirutas EF

Las últimas letras definen la geometría de control de viruta grabada en el metal duro.

✅ Lo que lográs en tu mecanizado con la geometría EF:

✨ Buena terminación directa del torno: Su diseño geométrico reduce notablemente las fuerzas radiales, logrando superficies limpias en pasadas finas.
🌀 Más control de viruta (No más enredos): Fuerza la deformación del material para que quiebre de forma constante en virutas cortas, cuidando la seguridad del tornero y protegiendo la pieza.
⚡ Desbaste General y Acabado Eficiente: Ideal para trabajar aceros gracias a su versatilidad, evitando atascos o sobrecalentamiento del filo de corte.


Especificaciones Técnicas del Inserto TNMG

Resumen de parámetros para técnicos resolutivos:

Nomenclatura ISO TNMG 160408-EF (Ejemplo base)
Tipo de Inserto Inserto de tungsteno / widia intercambiable
Geometría Triangular Negativo (6 filos de corte utilizables)
Aplicación Principal Mecanizado, desbaste general y semi-acabado de aceros
Rompevirutas EF (Control de viruta optimizado para aceros)

🤝 Parámetros de corte y asesoramiento técnico

¿Querés saber qué velocidad de avance o revoluciones (RPM) asignarle en tu torno según el tipo de acero? No adivines en la máquina. En CTN te pasamos los datos reales que usamos nosotros en nuestro propio taller mecánico, donde testeamos y validamos cada herramienta para que el tuyo nunca se detenga[cite: 1]. Escribinos por WhatsApp y hablemos de colega a colega[cite: 1].

✓ CTN: Herramientas probadas para que tu taller nunca se detenga.
