El "Machete" Definitivo: Aprendé a leer tu inserto de roscado

Información de valor para que dejes de adivinar frente al cajón de herramientas.

En el día a día del mecanizado, el tiempo vale oro. Agarrar la caja equivocada o montar un inserto que no corresponde te puede costar la pieza entera y horas de máquina tiradas a la basura. Entender la nomenclatura de tus insertos te da autonomía técnica y te asegura exigirle a la máquina su rendimiento óptimo. Para este apunte, vamos a usar como ejemplo uno de los caballitos de batalla para roscado: el 16ERM AG60.

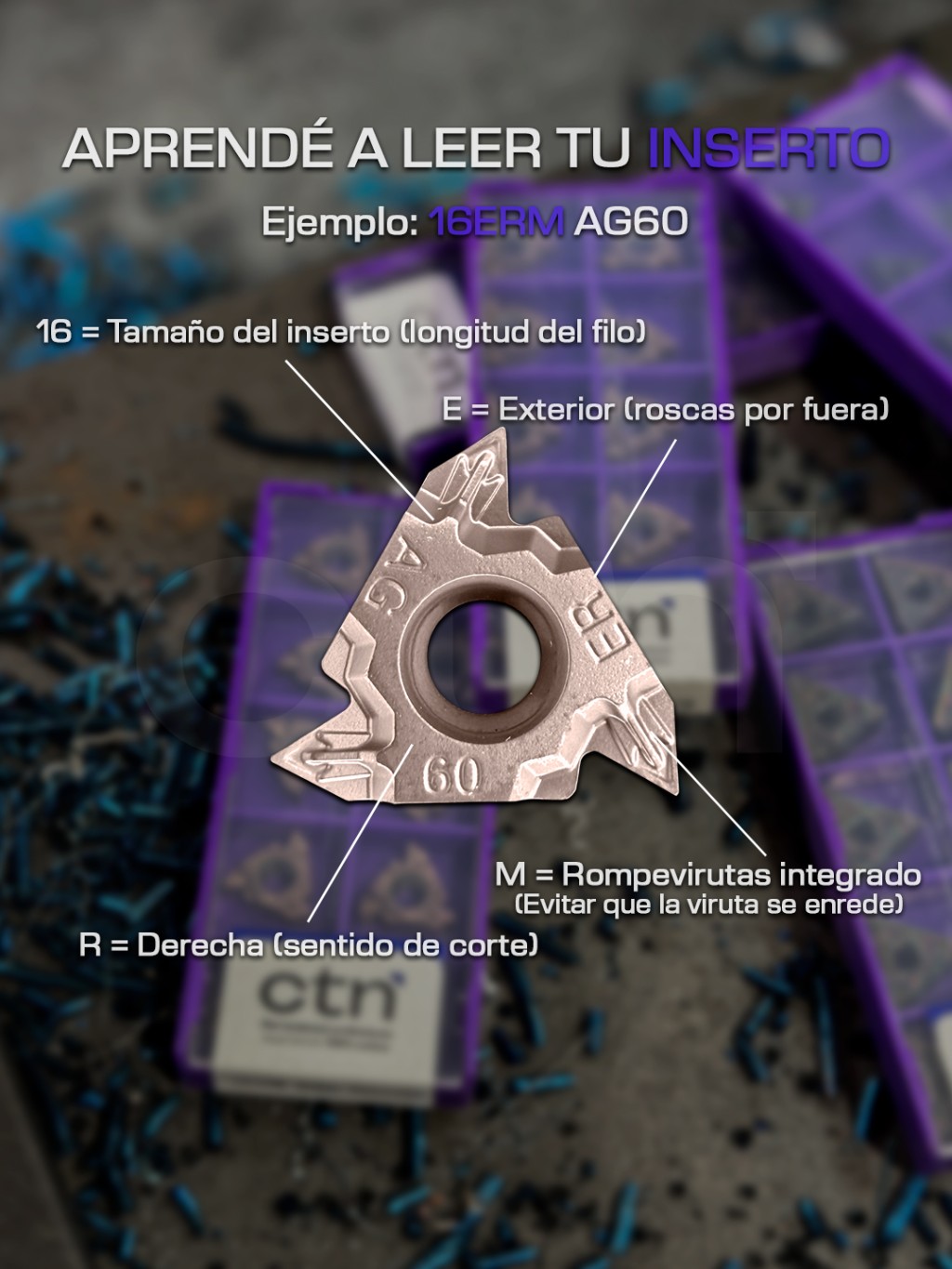

Descifrando el tamaño y la aplicación (16 - E - R - M)

Las primeras siglas te están dando el dato clave para que la herramienta calce perfecto y trabaje en el sentido correcto:

  • 16 (Tamaño): Longitud de la arista de corte. Te asegura que la placa asiente perfecto en el portaherramientas que ya tenés montado en la torreta.
  • E (Exterior): Indica que está diseñado para mecanizar roscas por fuera de la pieza. (Si fuera I, sería Interior).
  • R (Derecha): Define el sentido de avance del corte (Right).
  • M (Rompevirutas): Viene con geometría de control de viruta integrada. Esencial para evitar que la viruta se enrede en el mandril o raye tu laburo terminado.

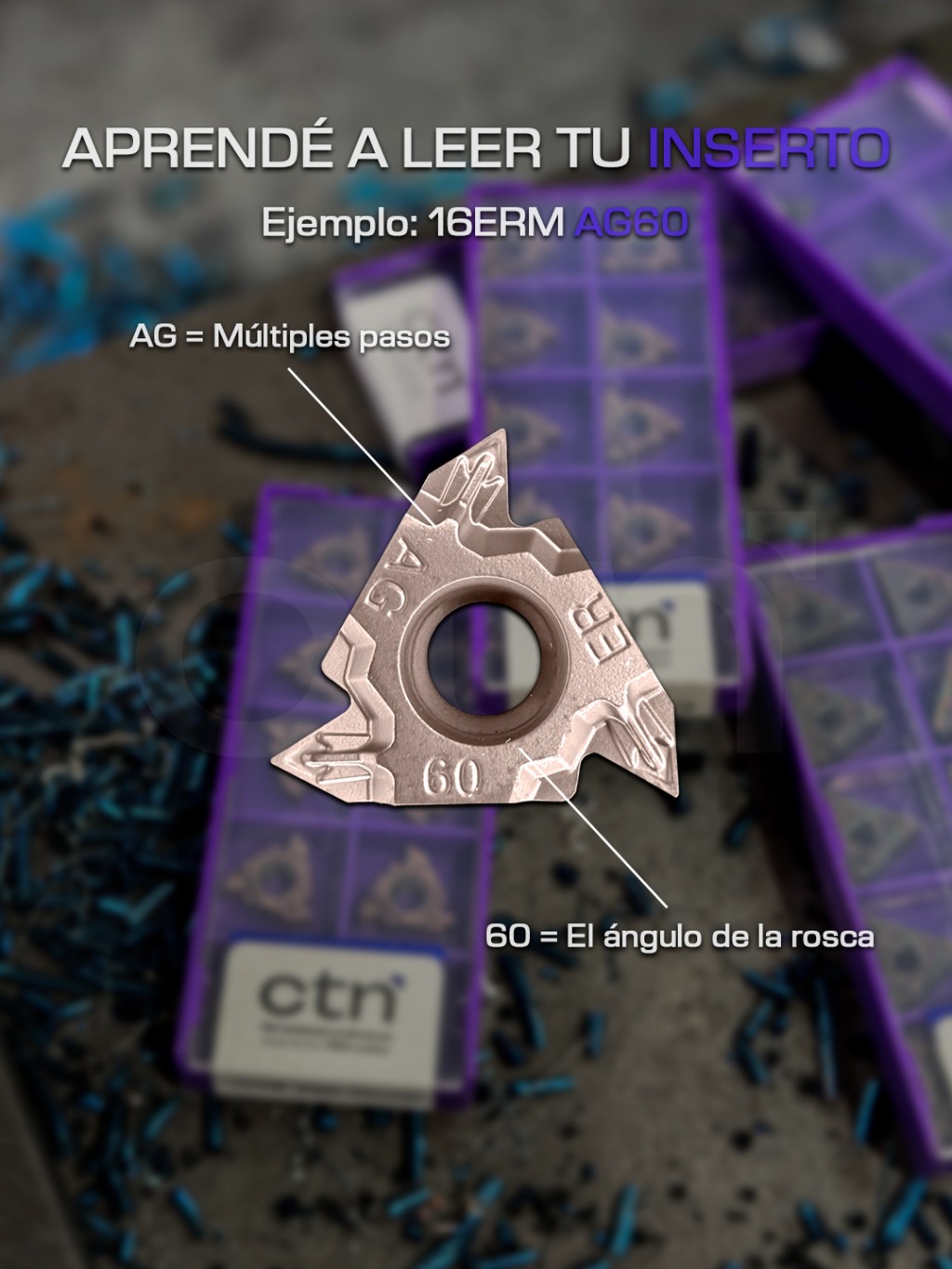

✅ El perfil de la rosca: ¿Qué significa AG60?

⚙️ AG = Múltiples pasos: Es un inserto de perfil parcial. Esto significa que con una sola herramienta podés cubrir un rango amplísimo de pasos.
📐 60 = Ángulo de la rosca: Clava los 60 grados exactos, que es la norma universal para roscas métricas y unificadas.
💪 Versatilidad en el taller: Dejás de cambiar la pastilla por cada laburo que entra. Hacés más de 10 pasos distintos con la misma placa montada en la torreta.

¿Por qué elegirlo?


✔ Un solo inserto, más de 10 pasos.
✔ Dejás de cambiar la pastilla por cada laburo.
✔ Roscas métricas y en pulgadas.

Resumen para técnicos resolutivos

Modelo de Ejemplo 16ERM AG60
Geometría Exterior Derecha con Rompevirutas Integrado (M)
Capacidad (AG) Perfil parcial para múltiples pasos métricos y en pulgadas
Ángulo (60) 60° (Norma ISO Métrica / UN Americana)
